Clover Friends 클로바 프렌즈 스피커를 뜯어보다(분해)

Clover Friends Speaker를 뜯어 보다. (클로바 프렌즈 샐리 스피커를 뜯어보다)



네이버 클로바 스피커는 종류가 다양하다. 그중에서 프렌즈 시리즈 스피커를 뜯어 보았다.

(이전 포스팅 - 제품 : 스피커 : Naver(네이버) Clova(클로바) 제품들)



분해 해본 이유는 내가 들을 때 청감상 음질이 너무 안좋아서. 못들어줄 정도라서. 그리고 내부 구조가 궁금해서.



출처 , https://clova.ai/ko/products/



< 한줄 요약 >

스피커의 크기에 비해 Driver의 인치수도 너무 작고 음질, 음향성능은 고려하지 않은 스피커이다.





클로버 샐리는 아래와 같이 생겼다.

뒷단에 Mic Off, Bluetooth Mode, Volume Up, Volum Down 키가 있고, 하단에 작동상태를 알려주는 LED가 있다.



Clover Speaker Friends Series

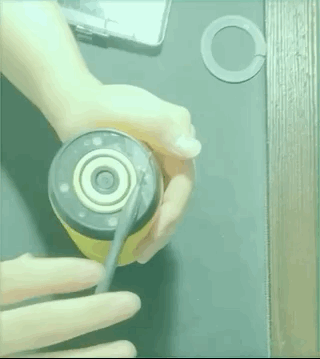

스피커 하단의 검정 고무패드를 벗겨내면 하얀색의 얇은 스티커가 나온다.

2중으로된 막을 벗겨내면 볼트를 풀어 분리가 가능하다.

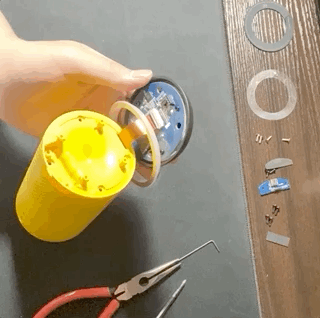

뚜껑을 열면 메인보드와 케이블이 나온다. 일회용 패드 접착제로 절연처리가 되어 있다.

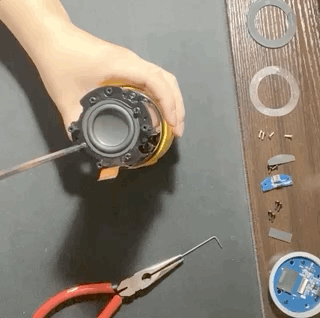

볼트 8개를 풀면 스피커 상단과 분리가 된다.







2.5인치 정도 되는 Transducer(Driver)와 Passive Radiator가 들어있다.

위에 보이는 동그란 것이 Transducer(Driver)이다.

그 아래 타원 모양은 Passive Radiator이다.

Passive Radiator는 아래 사진과 같이 그냥 + - 연결안한 스피커를 넣어 놓은 것이다. Transducer에 전기적신호를 넣지 않는것을 말한다.

살짝 눌렀는데, Passive Radiator가 찢어져 버렸다.

Thinking 1. 저 찢어진 부분의 소재가 뭔지에 따라 음질에 영향이 있겠지? 이 Passive Radiator의 거동을 해석하고 설계 변수 선정까지 이어지면 좋겠다.



Passive Radiator, 출처 - https://daawoong.com/pages/page_161.php?sn=383





그리고 머리 부분을 뜯으면, 아래 사진과 같은 구조로 되어 있다.

여기에 마이크가 있어야 하는데 아직 확인을 못했다.

Question 1. 마이크 수음을 하는것에서 스피커 구조가 얼마나 영향일 미칠까? 구조를 바꿔서 목소리 수음을 더 정확하게 한다면 어떻게 설계되어야 하는가?. 더 나아가 AI가 목소리를 인식하는것과 얼마나 연관이 있는가.





베터리와 핵심 부품들이 여기에 위치해 있다.





Transducer(Driver) Linear 분석 프로그램을 물려보는 중이다. 측정을 누르면 Sine Sweep(20Hz~20000Hz)소리가 스피커에서 난다.

잘 되지는 않는다. 일단 드라이버가 너무 작은 것도 있고, 실제로 측정시에 Transducer(Driver) Cone 부근에 하중을 주어서 측정해야 정확하다고 하는데, 너무 드라이버가 작아서 이게 맞는가 싶다.

Question 2. 너는 내부구조가 어떻게 디자인 된것이 잘된 디자인이라 생각 하는데?











끝.
